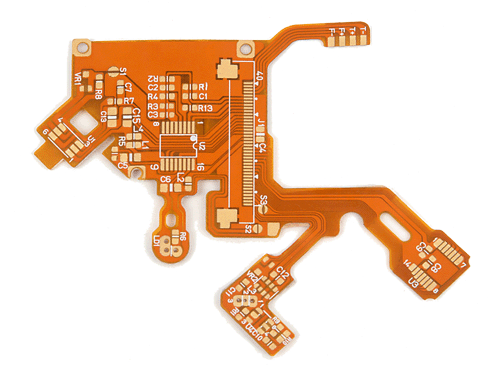

Thông số kỹ thuật thiết kế bố trí cáp FPC: Ngăn ngừa đứt, tiếp xúc không liên tục và đảm bảo truyền màn hình HD ổn định

Trong thời đại các thiết bị thông minh theo đuổi trải nghiệm hình ảnh đỉnh cao, chất lượng hiển thị độ phân giải cao là rất quan trọng. Tuy nhiên, dữ liệu chỉ ra rằng một phần đáng kể các lỗi hiển thị bắt nguồn từ sự cố truyền tín hiệu. Là "huyết mạch" dữ liệu, thiết kế bố trí hợp lý của cáp FPC quyết định trực tiếp đến độ tin cậy của sản phẩm và trải nghiệm người dùng. Để tránh những cạm bẫy phổ biến, hãy tuân thủ các thông số kỹ thuật thiết kế cốt lõi sau đây và những cân nhắc quan trọng:

Thông số kỹ thuật thiết kế cốt lõi: Nguyên tắc chính để nâng cao độ tin cậy của cáp

Uốn chính xác để tránh đứt cáp:

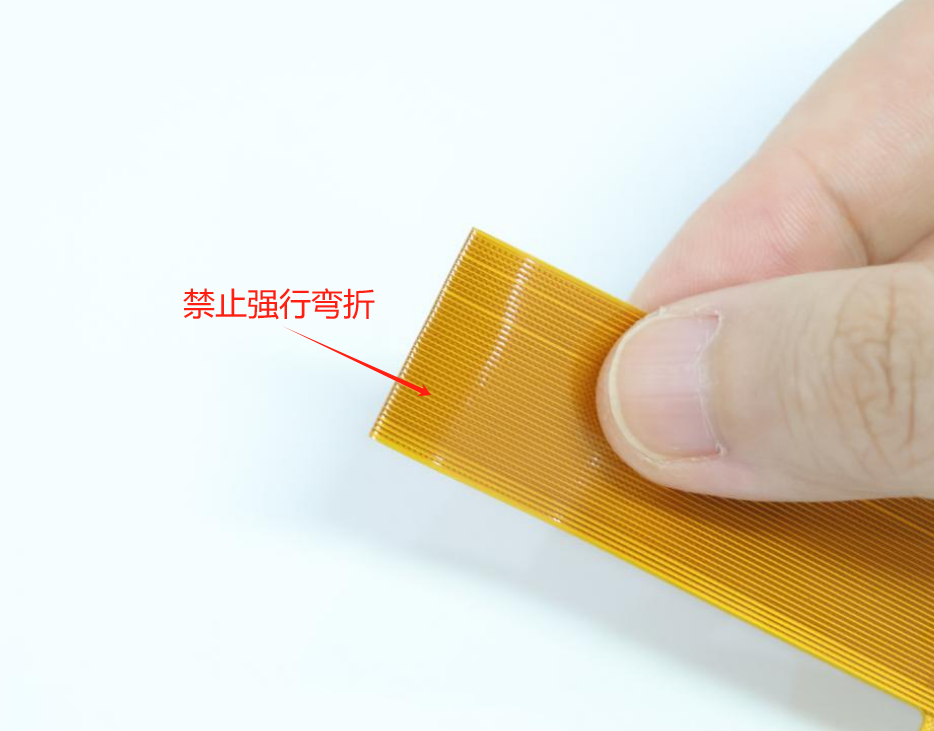

Bán kính uốn cong tối thiểu: Phải ≥5mm trong quá trình uốn cáp. Bán kính nhỏ hơn gây ra căng thẳng quá mức lên các dây dẫn bên trong, làm tăng đáng kể nguy cơ đứt gãy.

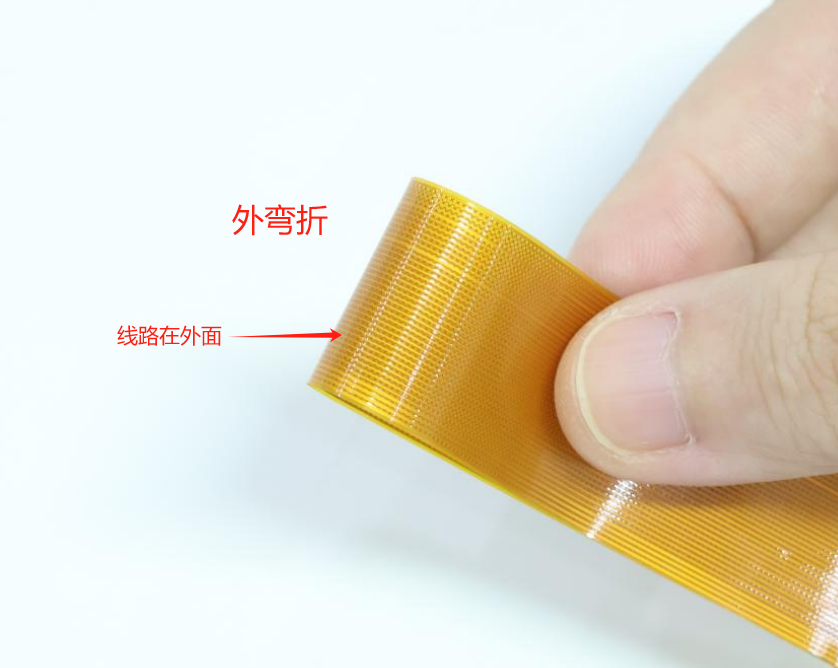

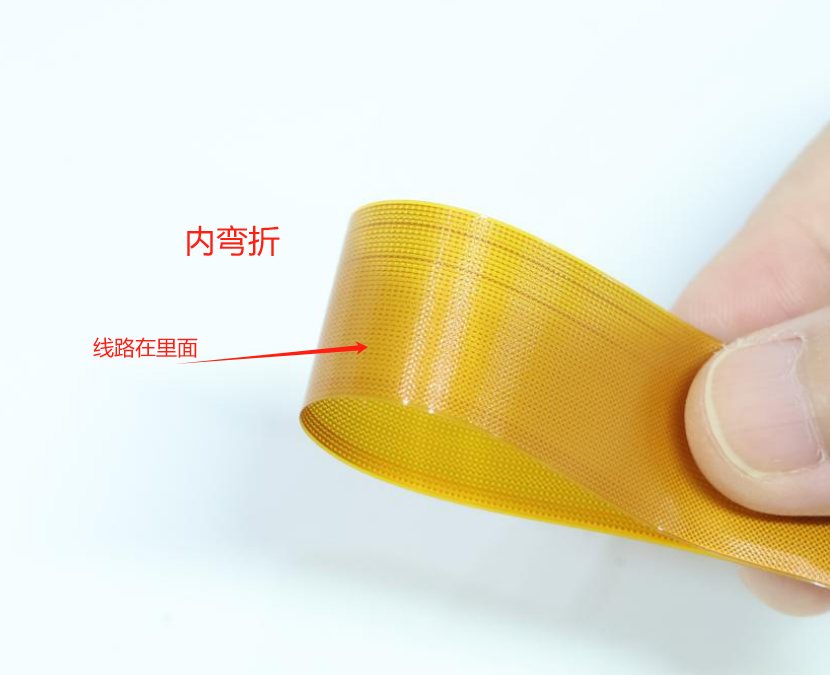

Hướng uốn cong ưa thích: Ưu tiên các khúc cua bên trong hơn các khúc cua bên ngoài. Những chỗ uốn cong bên ngoài khiến dây dẫn chịu lực kéo, làm giảm tuổi thọ của cáp.

Tránh uốn cong nhiều lần: Hạn chế nghiêm ngặt việc uốn cong nhiều lần tại cùng một vị trí. Nhằm mục đích thực hiện các thao tác uốn đơn lẻ và chính xác.

Lưu ý về thiết kế: Hư hỏng uốn cong cực nhỏ thường là nguyên nhân tiềm ẩn gây ra lỗi hàng loạt.

Cố định an toàn để loại bỏ nhiễu rung:

Rung động khi vận hành là yếu tố ảnh hưởng lớn đến độ tin cậy của cáp, dẫn đến kết nối không liên tục và tín hiệu không ổn định.

Giải pháp hiệu quả: Sử dụng băng dính nhạy áp có độ tin cậy cao để cố định chắc chắn tuyến cáp ở nhiều điểm. Đây là một biện pháp có hiệu quả cao về mặt chi phí để ngăn ngừa các hư hỏng liên quan đến rung động.

Độ dài được tối ưu hóa để đảm bảo tính toàn vẹn tín hiệu tốc độ cao:

Với sự phát triển của màn hình độ phân giải cao 4K/8K, khối lượng truyền dữ liệu FPC tăng đột biến, khiến độ dài cáp trở nên quan trọng đối với chất lượng tín hiệu.

Tiêu chuẩn khuyến nghị: Cáp truyền dữ liệu hiển thị phải ≤10cm. Khoảng cách ngắn đảm bảo truyền tốc độ cao, tổn thất thấp.

Giao thức độ dài mở rộng: Nếu các ràng buộc về cấu trúc yêu cầu cáp 20–30cm thì việc xác thực lô nghiêm ngặt là bắt buộc để xác minh tính toàn vẹn, độ ổn định và tuân thủ năng suất sản xuất của tín hiệu.

Những cân nhắc quan trọng:

 Tránh hư hỏng màn hình và hạn chế chức năng

Quy tắc bảo vệ màn hình TFT: Tuyệt đối không được phép áp dụng lực cơ học lên bảng hiển thị! Ngoại lực hoặc áp lực gây ra các khuyết tật "Mura" (làm mờ) không thể khắc phục được.

Giới hạn xoay màn hình:

Độ phân giải 320x480:

Thường tích hợp đầy đủ RAM, thường hỗ trợ xoay hình ảnh 90° (cho phép bố cục linh hoạt và tối ưu hóa năng lượng).

Độ phân giải >320x480:

 Do không có hoặc có RAM bên trong hạn chế nên góc quay 90° thường không được hỗ trợ. Hỗ trợ dành riêng cho từng mô hình phải được xác nhận với FAE của chúng tôi!

Chức năng phản chiếu hình ảnh: Hầu hết các màn hình đều hỗ trợ phản chiếu hình ảnh dọc/ngang thông qua các lệnh phần cứng (jumper) hoặc phần mềm. Các phương pháp triển khai và khả năng tương thích của mô hình phải được xác nhận với FAE của chúng tôi!
