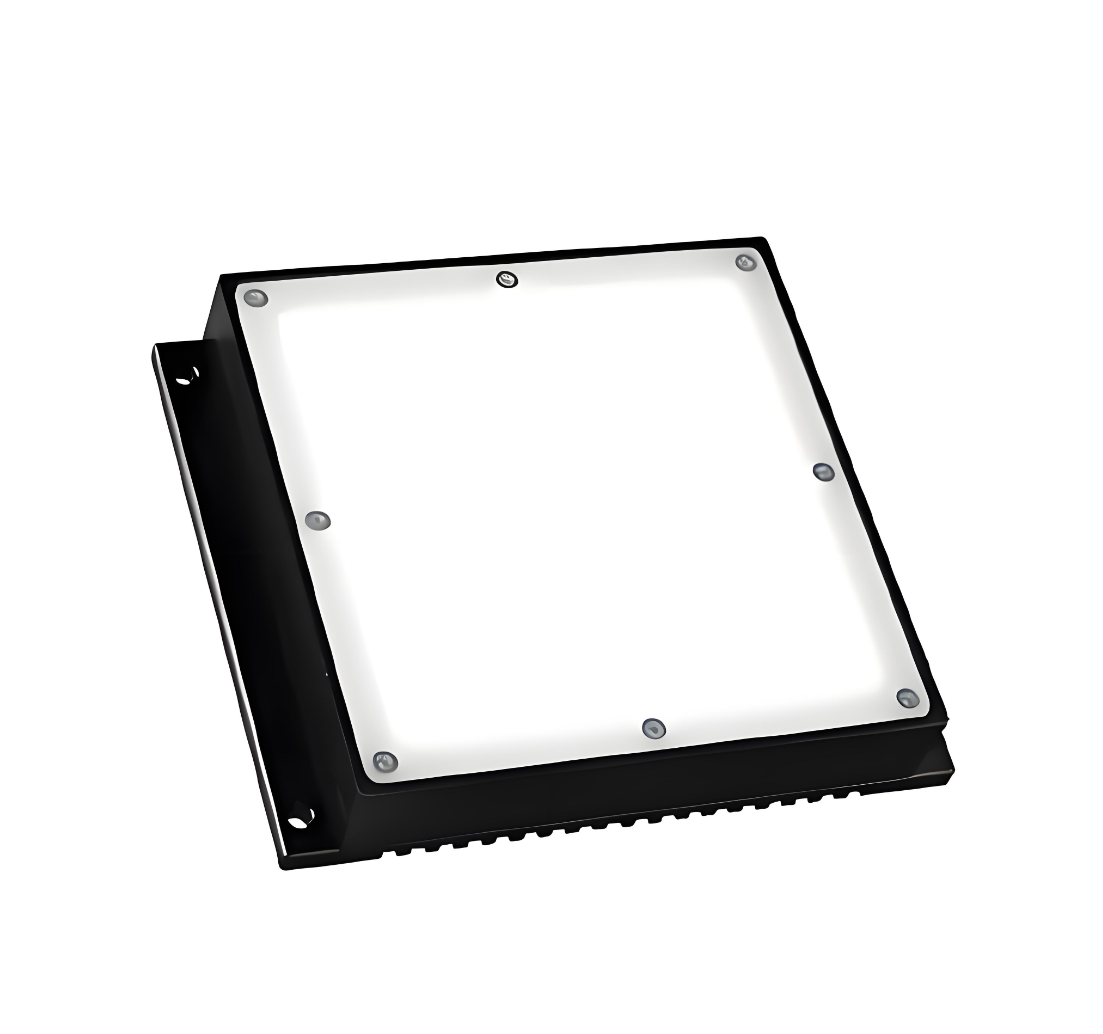

Thiết kế điều khiển đèn nền: Các chi tiết quan trọng để chiếu sáng chất lượng màn hình hiển thị

Trong thế giới Màn hình LCD, cho dù đó là Màn hình đơn sắc rõ ràng thông tin hay Màn hình màu sống động, đèn nền chính là linh hồn của cách trình bày hình ảnh. Tuy nhiên, việc điều khiển đèn nền phức tạp hơn nhiều so với việc chỉ đơn giản là "bật nguồn cho đèn". Việc bỏ qua các chi tiết thiết kế có thể dẫn đến độ sáng không đồng đều và trải nghiệm người dùng bị suy giảm ở mức tốt nhất hoặc tệ nhất là rút ngắn tuổi thọ của Màn hình hiển thị. Bài viết này đi sâu vào các nguyên tắc cốt lõi của thiết kế điều khiển đèn nền, hỗ trợ các kỹ sư xây dựng các giải pháp hiển thị ổn định và đáng tin cậy.

1. Điều khiển dòng điện không đổi: Nền tảng của sự đồng nhất về độ sáng

Đèn nền LED phải được điều khiển bằng nguồn dòng không đổi! Đây là điều tối quan trọng để giải quyết vấn đề “độ sáng không nhất quán giữa các mô-đun khác nhau trong cùng một điện áp”. Đèn LED vốn có sự thay đổi về điện áp chuyển tiếp (Vf) (giá trị đèn LED đơn điển hình: 2,7-3,2V). Trong điều kiện điện áp không đổi, đèn LED có Vf thấp hơn một chút sẽ tiêu thụ nhiều dòng điện hơn, dẫn đến độ sáng cao hơn, trong khi đèn LED có Vf cao hơn sẽ mờ hơn. Điều khiển dòng điện không đổi kiểm soát chính xác dòng điện qua từng đèn LED (thường là 15-20mA), đảm bảo tính đồng nhất trong Màn hình đơn sắc và tái tạo màu chính xác trong Màn hình màu.

2. Kiểm soát thời gian: Ngăn chặn "Bóng ma" và "Nhấp nháy"

Khi Màn hình LCD bật hoặc thoát khỏi chế độ ngủ, các tinh thể lỏng bên trong của màn hình cần có thời gian phản hồi và không đạt trạng thái hiển thị ổn định ngay lập tức. Việc kích hoạt đèn nền ngay lập tức trong những điều kiện này khiến người dùng thấy hiện tượng "bóng ma" hỗn loạn hoặc nhấp nháy không ổn định. Các quy tắc thiết kế chính là:

Bật nguồn/Đánh thức: Đèn nền chỉ được kích hoạt sau khi màn hình đã làm mới ít nhất 30 khung hình và ổn định. Điều này đảm bảo người dùng nhìn thấy hình ảnh ban đầu ổn định, rõ ràng.

Tắt nguồn/Ngủ: Tuân thủ nghiêm ngặt trình tự: đầu tiên tắt đèn nền, sau đó tắt tín hiệu hiển thị và cắt nguồn Màn hình hiển thị. Việc đảo ngược trình tự này có thể gây ra các mảng sáng bất thường hoặc hiện tượng "bóng ma" khi tắt máy.

3. Thiết kế mạch & Tính toán thông số: Cân bằng giữa an toàn và hiệu quả

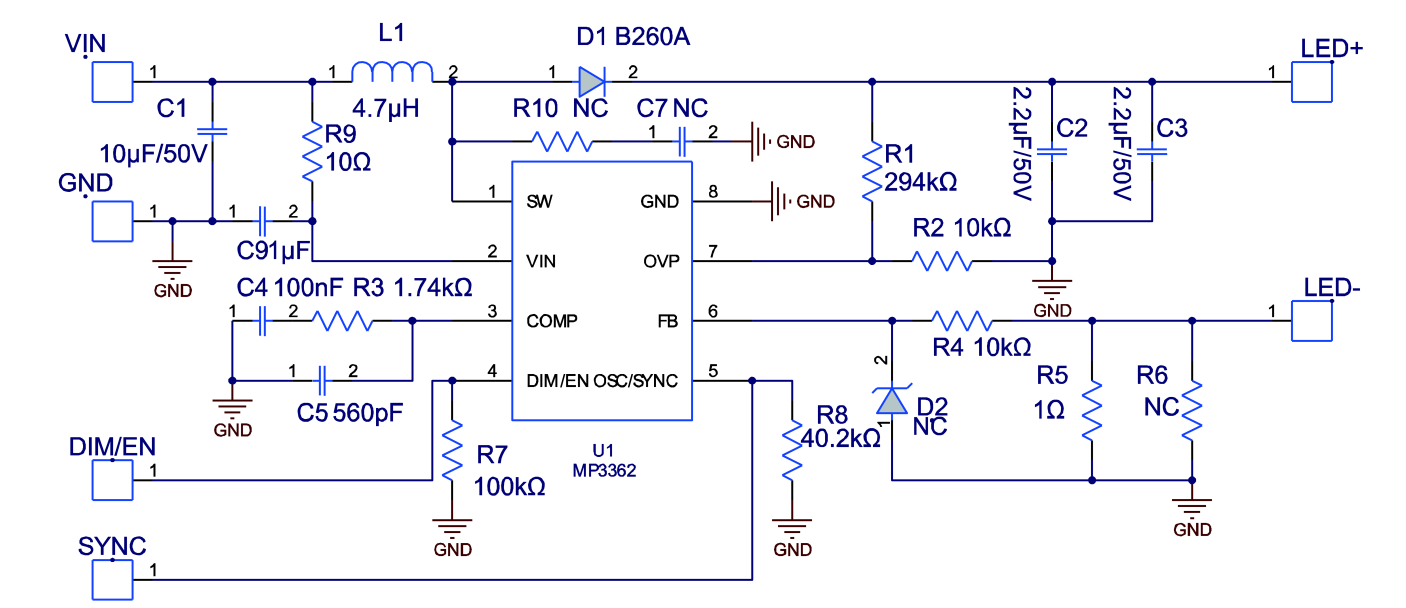

Cấu trúc liên kết mạch ổ đĩa phổ biến bao gồm:

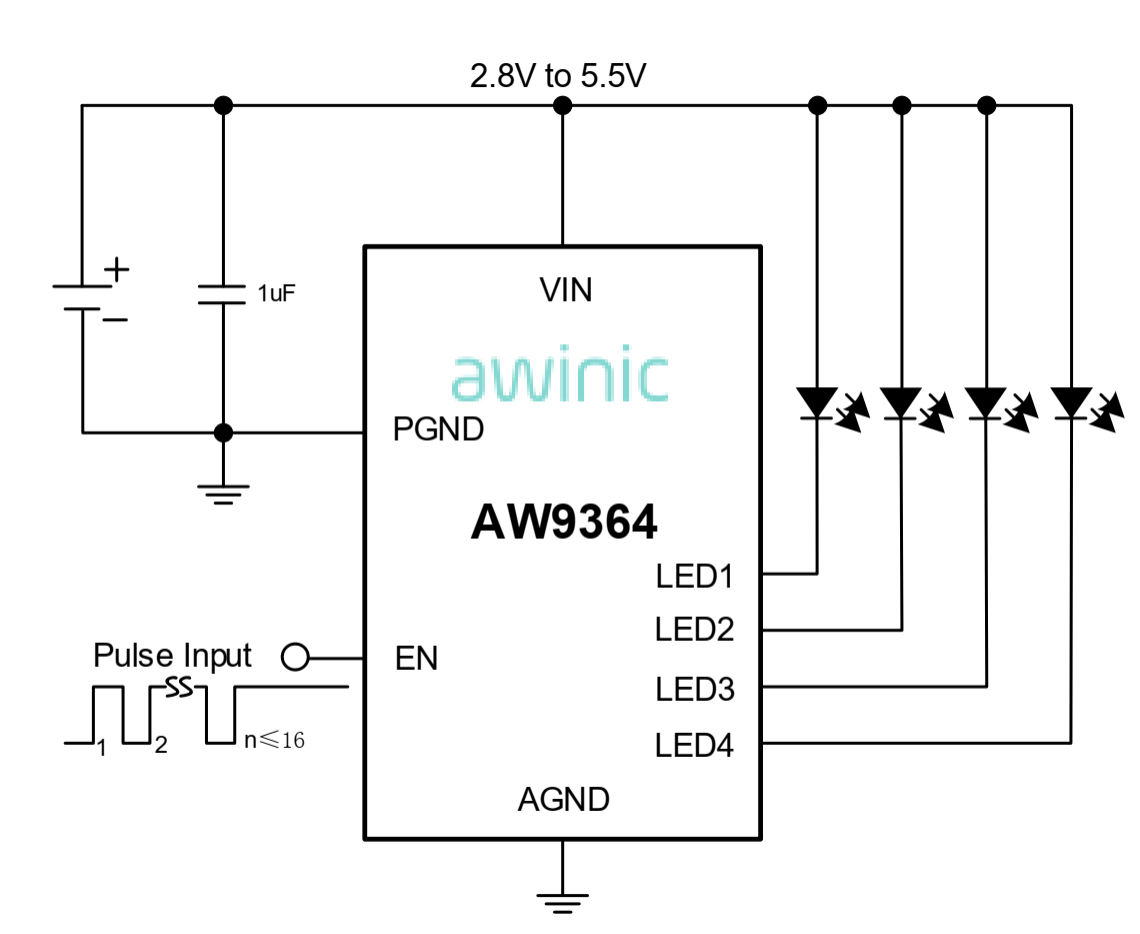

Ổ đĩa song song LED đơn: Thiết kế tương đối đơn giản với khả năng dự phòng tốt (lỗi một đèn LED không ảnh hưởng đến toàn bộ). Tuy nhiên, tổng nhu cầu dòng điện của ổ đĩa là cao (ví dụ: 8 đèn LED song song yêu cầu 120-160mA @ 20mA/LED).

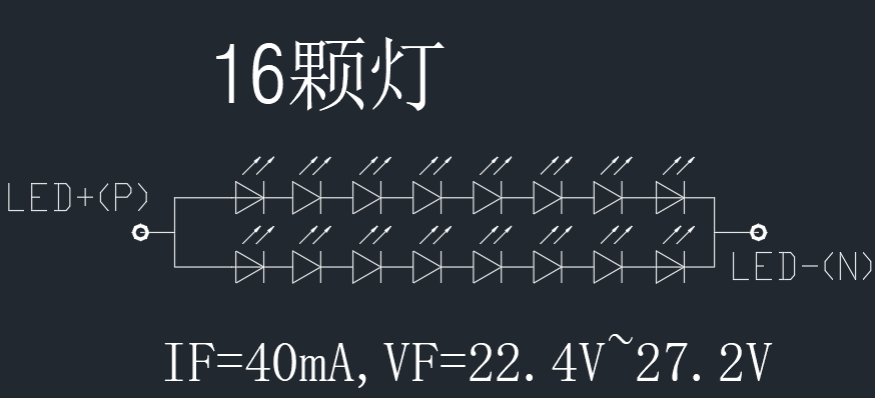

Ổ đĩa song song nối tiếp nhiều chuỗi: Hiệu quả hơn, phù hợp với Màn hình LCD từ trung bình đến lớn. Cân nhắc thiết kế:

Điện áp sê-ri: Tổng điện áp trên mỗi chuỗi LED = Vf LED đơn * Số trong sê-ri. Ví dụ: 8 đèn LED nối tiếp yêu cầu điện áp ổ đĩa ≥ 3,2V * 8 = 25,6V (xem xét biên độ).

Dòng điện song song: Tổng dòng điện điều khiển = Dòng điện trên mỗi chuỗi * Số lượng chuỗi song song. Ví dụ: 2 chuỗi song song, 20mA mỗi chuỗi, tổng dòng điện = 20mA * 2 = 40mA.

Giới hạn an toàn: Điện áp đầu ra thiết kế không vượt quá 36V (điện áp cực thấp an toàn chung - SELV - giới hạn). Tổng dòng điện không được vượt quá 300mA (cân bằng hiệu suất và lựa chọn thành phần).

Phần kết luận

Trải nghiệm Màn hình hiển thị đặc biệt bắt đầu với thiết kế điều khiển đèn nền chính xác. Dù dành cho Màn hình đơn sắc có chi phí thấp hay Màn hình màu đòi hỏi khắt khe về mặt thị giác, việc hiểu sâu và áp dụng các nguyên tắc điều khiển dòng điện không đổi, kiểm soát chặt chẽ trình tự công suất, tính toán chính xác các tham số song song nối tiếp và tuân thủ các tiêu chuẩn an toàn là những bước cần thiết để tạo ra các sản phẩm màn hình có chất lượng cao, có tuổi thọ cao. Những "chi tiết" tưởng chừng như nhỏ này lại chính là yếu tố quan trọng quyết định chất lượng cuối cùng của Màn hình hiển thị và sự hài lòng của người dùng.
