Thiết kế giao diện RGB: Cổng vào hiển thị hiệu suất cao trong màn hình LCD tùy chỉnh

  Trong công nghệ hiển thị hiện đại, giao diện RGB được coi là giải pháp chủ đạo để điều khiển màn hình LCD—đặc biệt là các màn hình hiệu suất cao như TFT—nhờ khả năng truyền dữ liệu hình ảnh đủ màu ở tốc độ cao. Là nhà sản xuất màn hình LCD tùy chỉnh có kinh nghiệm, CNK Electronics (CNK) hiểu rõ thiết kế giao diện RGB ảnh hưởng nghiêm trọng đến chất lượng hiển thị như thế nào. Cốt lõi của nó nằm ở cấu hình tham số thời gian và phân cực tín hiệu đồng bộ hóa chính xác, tạo thành nền tảng kỹ thuật cho hình ảnh ổn định, mượt mà và màu sắc phong phú, chân thực.

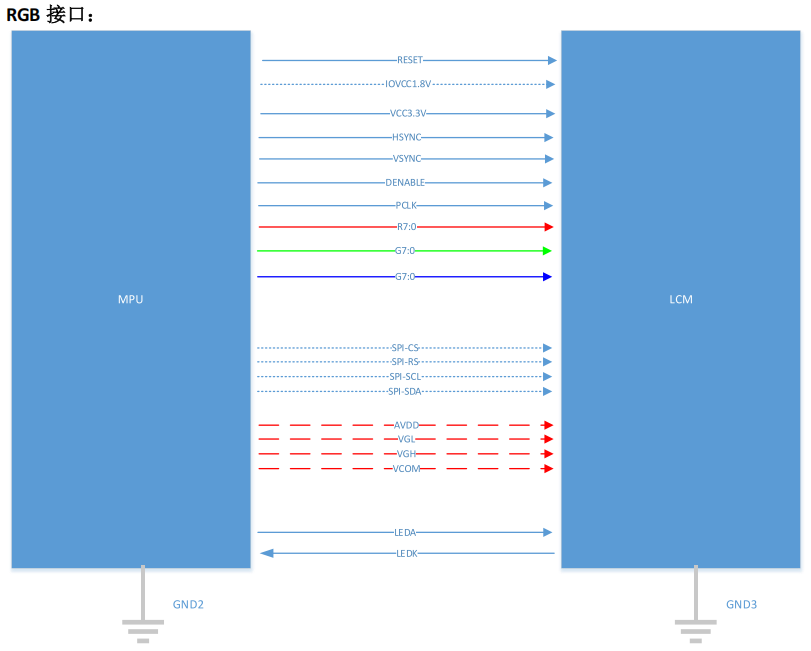

Hoạt động ở chế độ kép, khả năng tương thích linh hoạt Giao diện RGB chủ yếu cung cấp hai chế độ làm việc hiệu quả:

Chế độ DEN (Ưu tiên kích hoạt dữ liệu): Ở đây, tín hiệu ENABLE là chìa khóa để kiểm soát cửa sổ hợp lệ dữ liệu. Pha của tín hiệu đồng hồ PCLK (truyền cạnh lên/chốt cạnh xuống) phải đồng bộ hóa chặt chẽ với mô-đun LCD; nếu không, màn hình có thể bị hỏng. Truyền dữ liệu song song qua các đường 8 bit màu đỏ (R7~R0), xanh lục (G7~G0) và xanh lam (B7~B0) cùng nhau cung cấp 16,77 triệu màu. HSYNC và VSYNC có thể được đơn giản hóa ở chế độ này.

Chế độ SYNC (Ưu tiên tín hiệu đồng bộ hóa): Chế độ này dựa vào tín hiệu HSYNC (đồng bộ hóa ngang) và VSYNC (đồng bộ hóa dọc) chính xác để xác định vùng hiển thị đang hoạt động. Trạng thái hoạt động của chúng (thường có hiệu quả cao) phải phù hợp với nền tảng truyền động; nếu không, có thể dẫn đến sai lệch hoặc thậm chí màn hình trống. Đồng bộ hóa pha PCLK vẫn rất quan trọng, với việc truyền dữ liệu R/G/B giống với chế độ DEN.

Những yếu tố thiết yếu trong thiết kế: Thành công nằm ở chi tiếtHai điểm quan trọng đòi hỏi sự cảnh giác trong thiết kế giao diện RGB:

1.Xác nhận trình tự dòng dữ liệu: Khi giao diện của màn hình sử dụng các nhãn chung như DB0-DB24, điều cần thiết là phải xác nhận cách sắp xếp tín hiệu RGB chính xác trong bus với nhà cung cấp mô-đun LCD. Thứ tự không chính xác gây ra biến dạng màu sắc nghiêm trọng.

2.Ranh giới chức năng rõ ràng: Giao diện RGB thuần túy là "kênh dữ liệu hiển thị một chiều" tốc độ cao không có khả năng truyền lệnh khởi tạo hoặc trạng thái đọc. Do đó, trong các dự án LCD tùy chỉnh, nó thường cộng tác với các giao diện điều khiển như SPI, xử lý việc khởi tạo và quản lý màn hình.

  Là nhà sản xuất màn hình LCD tùy chỉnh chuyên nghiệp, Chúng tôi nhận thấy các biến thể thời gian tinh tế và kết hợp phân cực tín hiệu chính xác quyết định độ ổn định của màn hình LCD như thế nào. Hợp tác với CNK để được hỗ trợ kỹ thuật toàn diện—từ phân tích thông số giao diện và hướng dẫn thiết kế đến phát triển màn hình LCD tùy chỉnh—đảm bảo các giải pháp hiển thị của bạn tỏa sáng với độ chính xác trong thế giới hình ảnh đầy màu sắc, tốc độ cao.
