Đầu nối đàn hồi dẫn điện LCM: "Cầu nối linh hoạt" cho kết nối điện tử chính xác

Giữa mô-đun Màn hình tinh thể lỏng (LCM) và Bảng mạch in (PCB) là một "đường cao tốc thông tin" vô hình nhưng quan trọng - Đầu nối đàn hồi dẫn điện LCM, thường được gọi là "Dải ngựa vằn". Với cấu trúc độc đáo và hiệu suất vượt trội, nó đóng vai trò là nền tảng cho kết nối ổn định và hiệu quả trong các thiết bị điện tử hiện đại.

Cấu trúc phức tạp, truyền dẫn ổn định

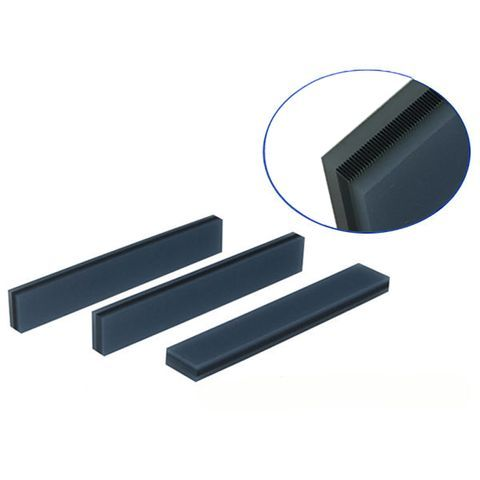

Đây không phải là dải thông thường. Nó có cấu trúc phân lớp chính xác, xen kẽ giữa cao su silicon dẫn điện và cao su silicon cách điện, được xử lý thành dạng. Điều này tạo ra vô số kênh dẫn điện song song, có khoảng cách chính xác (giống như sọc ngựa vằn). Thiết kế này cho phép nó xử lý hoàn hảo việc truyền dòng điện và tín hiệu giữa LCD và PCB, đồng thời mang lại khả năng chống rung và khả năng phục hồi biến dạng vốn có của vật liệu cao su, đảm bảo kết nối lâu dài, ổn định và đáng tin cậy.

Lắp ráp hiệu quả, tối ưu hóa chi phí

So với đầu nối hàn hoặc ghim, việc lắp ráp bằng đầu nối đàn hồi dẫn điện giống như "kết nối bằng một cú nhấp chuột" – chỉ yêu cầu vị trí chính xác và áp dụng áp suất thích hợp. Điều này giúp đơn giản hóa đáng kể quy trình sản xuất, nâng cao tự động hóa và hiệu quả sản xuất, đồng thời giảm đáng kể chi phí lắp ráp, khiến nó trở thành lựa chọn lý tưởng cho sản xuất hàng loạt.

Tiêu chí lựa chọn chính: Thông số quyết định thành công

Để tận dụng tối đa hiệu suất của nó, việc lựa chọn chính xác là rất quan trọng:

Hai nhà vô địch vật chất:

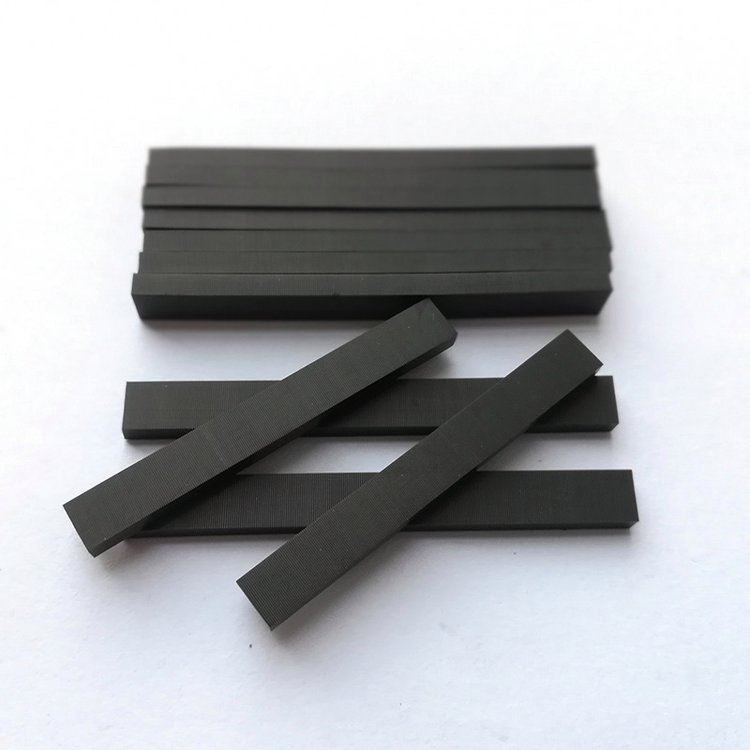

Silicone rắn: Sự lựa chọn kinh tế. Độ đàn hồi vừa phải (độ cứng 35°~45°). Yêu cầu chú ý đến các biện pháp chống tĩnh điện và chống biến dạng trong quá trình vận chuyển.

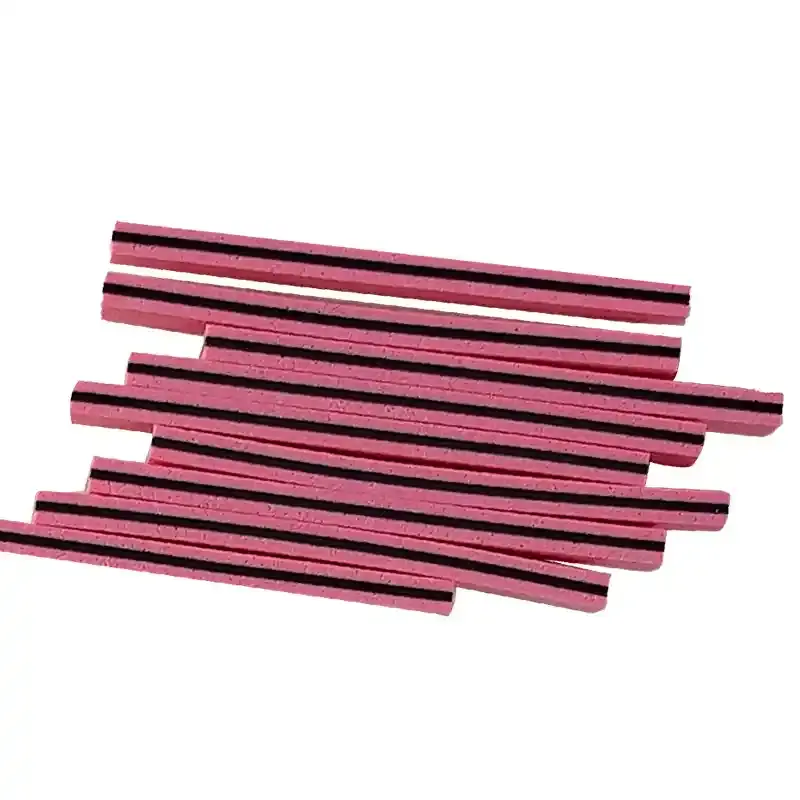

Silicone xốp (Cao su xốp): Mềm và chống nhiễm bẩn (độ cứng 20°~30°). Khả năng chống biến dạng tuyệt vời. Yêu cầu nhấn mạnh vào việc bảo vệ độ ẩm. (Độ cứng lớp carbon dẫn điện lõi của cả hai là 65°~75°).

Thông số kích thước và điện lõi:

Khoảng cách (0,05/0,1/0,18mm): Quy tắc vàng! Đảm bảo mỗi miếng PCB được bao phủ bởi ít nhất 3 lớp dẫn điện (khuyến nghị 4-5 lớp cho khoảng cách 0,05mm). Đây là nền tảng cho tính toàn vẹn của tín hiệu.

Chiều rộng lớp dẫn điện (0,4 ~ 1,0mm): Ảnh hưởng đến thiết kế chiều cao và độ cứng tổng thể của đầu nối. Nguyên tắc chung: Chiều rộng đầu nối 2,0mm cặp với lớp dẫn điện 0,6mm; Cặp ≥2.0mm với 0.8mm.

Góc nghiêng (Độ nghiêng của lớp dẫn điện): Thường được kiểm soát ở mức 2°.

Chiều cao (Quan trọng!): Công thức tính: Chiều cao đầu nối = h × (1 + Tỷ lệ nén). h là khoảng cách lý thuyết giữa mặt dưới bậc LCD và mặt trên PCB sau khi lắp ráp (h = Chiều cao bề mặt PCB - Độ dày khung kim loại - Chiều cao gân - Độ dày LCD ITO).

Tỷ lệ nén (Lifeline!): Duy trì nghiêm ngặt 10%~15%! Dưới 10% có nguy cơ tiếp xúc kém và trở kháng không ổn định; trên 15% có thể làm nát đầu nối hoặc làm cong vênh PCB, gây ra lỗi lắp ráp hoặc hư hỏng.

Hiệu suất điện: Điện trở suất của lớp dẫn điện phải cực thấp (ví dụ: loại YET ≤1,1 Ω·cm) và điện trở suất của lớp cách điện cực cao ( ≥10^12 Ω·cm), đảm bảo dẫn điện hiệu quả và cách ly hoàn hảo.

Ứng dụng rộng rãi, hiện diện khắp nơi

Từ máy tính bỏ túi, đồng hồ đo thông minh và màn hình theo dõi y tế cho đến màn hình ô tô, giao diện điều khiển công nghiệp và thiết bị liên lạc, đầu nối đàn hồi dẫn điện LCM, với kích thước nhỏ gọn, độ tin cậy cao và lắp ráp dễ dàng, đóng vai trò là "những anh hùng thầm lặng" thắp sáng màn hình trong vô số thiết bị điện tử.

Phần kết luận

Một dải Zebra nhỏ mang những kết nối quan trọng. Hiểu sâu sắc các đặc tính vật liệu của nó và kiểm soát chính xác các thông số chính (đặc biệt là quy tắc bao phủ Cao độ, phạm vi Tỷ lệ nén và tính toán Chiều cao) là trọng tâm để đảm bảo hiệu suất hiển thị ổn định và hoạt động lâu dài của các thiết bị điện tử. Hãy chọn giải pháp đầu nối đàn hồi dẫn điện chuyên nghiệp và đáng tin cậy để mang lại sự ổn định cho các kết nối điện tử chính xác của bạn!
