Cách chọn và tùy chỉnh giải pháp LCM tối ưu cho thiết bị thông minh của bạn

  Trong giai đoạn đầu của thiết kế phần cứng thông minh, một trong những thách thức cốt lõi mà các kỹ sư phải đối mặt là lựa chọn “con mắt sáng và rõ” cho sản phẩm – Mô-đun hiển thị tinh thể lỏng (LCM). Là nhà sản xuất màn hình LCD chuyên nghiệp, CNK Electronics hiểu rằng giải pháp LCM xuất sắc không chỉ đơn thuần là chọn màn hình LCD. Nó bao gồm các cấu trúc chính xác, công nghệ hiển thị đa dạng và tích hợp liền mạch với toàn bộ thiết bị. Hôm nay, chúng tôi sẽ chia sẻ những hiểu biết sâu sắc từ góc độ kỹ thuật về cách điều chỉnh mô-đun LCD phù hợp nhất cho nhu cầu của bạn. Một phầnMột: Lựa chọn cấu trúc – Nền tảng xác định mức độ tích hợp và độ tin cậy của LCM

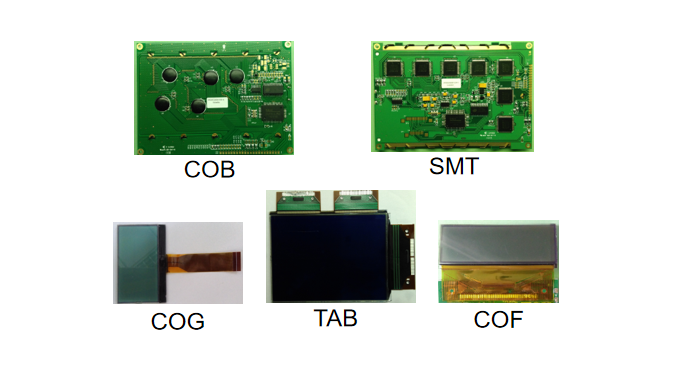

Nền tảng cốt lõi của LCM nằm ở cấu trúc bên trong của nó, điều này ảnh hưởng trực tiếp đến độ tin cậy, độ dày và giá thành của sản phẩm. Chúng tôi chủ yếu cung cấp hai con đường công nghệ: COB và COG.

Cấu trúc COB:Thích hợp cho các tình huống đòi hỏi cường độ kết cấu cao. Đặc điểm của nó là IC được liên kết trên PCB, đạt được thông qua quá trình SMT hoặc liên kết. Cấu trúc chắc chắn và có thể được ghép nối tùy ý với khung kim loại để tăng cường khả năng chống nén. Cấu trúc này chủ yếu hỗ trợ kính ITO có độ dày 1,1mm và 0,7mm, khiến nó trở thành lựa chọn chắc chắn cho các lĩnh vực như điều khiển công nghiệp và thiết bị gia dụng.

Cấu trúc COG:Đây là công nghệ then chốt để đạt được cấu hình siêu mỏng và mật độ điểm ảnh cao. IC được liên kết trực tiếp lên kính ITO của màn hình LCD, loại bỏ nhu cầu sử dụng thêm PCB và giảm đáng kể khối lượng mô-đun. Nó hỗ trợ phạm vi độ dày ITO rộng hơn, từ 1,1mm xuống 0,4mm. Đặc biệt, loại kính mỏng 0,4mm và 0,55mm có thể đáp ứng yêu cầu về độ mỏng cực cao của các thiết bị đeo và dụng cụ cầm tay cao cấp.

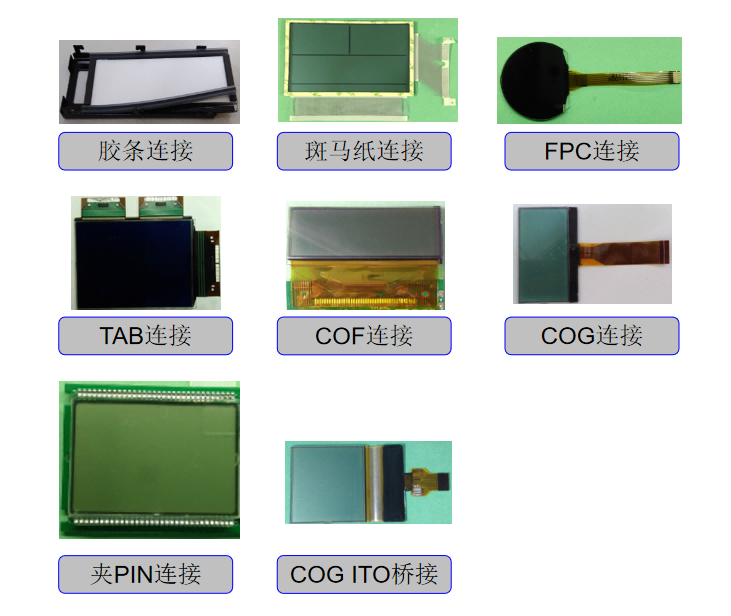

  Hơn nữa, phương thức kết nối cũng quan trọng không kém. Từ các kết nối dải/chất đàn hồi truyền thống đến các kết nối FPC, TAB và COF tiên tiến hơn, chúng tôi có thể chọn giải pháp kết nối điện tối ưu khi bạn tùy chỉnh các thành phần màn hình LCD, dựa trên yêu cầu truyền tín hiệu và bố cục không gian của bạn.

Phần thứ hai: Công nghệ hiển thị – Đáp ứng chính xác các yêu cầu về hình ảnh và sức mạnh

  Sau khi chọn cấu trúc, việc lựa chọn công nghệ hiển thị sẽ quyết định hiệu suất hình ảnh cuối cùng. Các loại màn hình LCD khác nhau cung cấp tỷ lệ tương phản, góc nhìn và tốc độ phản hồi khác nhau.

Tùy chọn cơ bản đến trung cấp/cao cấp:Đối với các ứng dụng nhạy cảm về chi phí với yêu cầu hiển thị thấp hơn, TN/HTN là những lựa chọn kinh tế. Khi cần tỷ lệ tương phản cao hơn và góc nhìn rộng hơn, dòng STN (STN-YG/BLUE/GRAY) và các phiên bản nâng cấp của chúng như ASTN/FSTN sẽ mang lại hiệu suất hiển thị đơn sắc tuyệt vời. Điều đáng chú ý là FSTN và DFSTN có thể đạt được chất lượng hiển thị tương đương với màn hình TFT, khiến chúng trở thành lựa chọn ưu tiên cho nhiều thiết bị cao cấp.

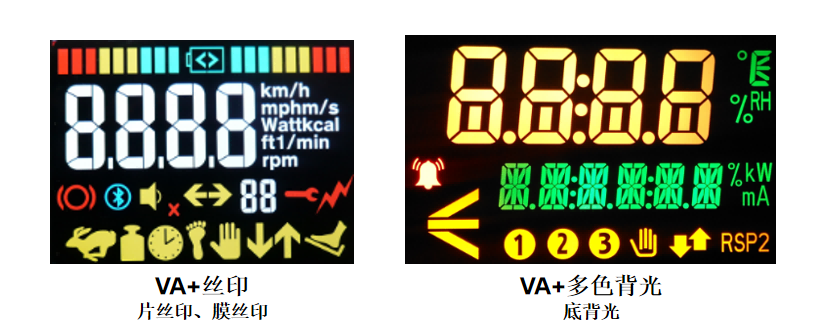

Màn hình đầy màu sắc và cá nhân hóa:Màn hình đơn sắc cũng có thể "đầy màu sắc". Chúng tôi đạt được điều này thông qua hai con đường kỹ thuật:

1.VA + In lụa:In lụa (trên phim hoặc kính) được áp dụng cho bộ phân cực của mô-đun LCD, tạo ra các biểu tượng, logo có màu sắc cố định, v.v., nâng cao khả năng nhận diện thương hiệu và tính thẩm mỹ của sản phẩm.

2.VA + Đèn nền nhiều màu:Bằng cách lập trình màu của đèn nền LED phía dưới, cùng một màn hình có thể chuyển đổi giữa các màu hiển thị khác nhau, truyền tải linh hoạt thông tin trạng thái đa dạng.

Phần thứ ba: Tích hợp chức năng – Tích hợp liền mạch tương tác cảm ứng vào LCM

Các thiết bị thông minh hiện đại dựa trên trải nghiệm cảm ứng mượt mà. Chúng tôi tích hợp sâu chức năng cảm ứng vào mô-đun LCD, cung cấp các giải pháp CTP linh hoạt.

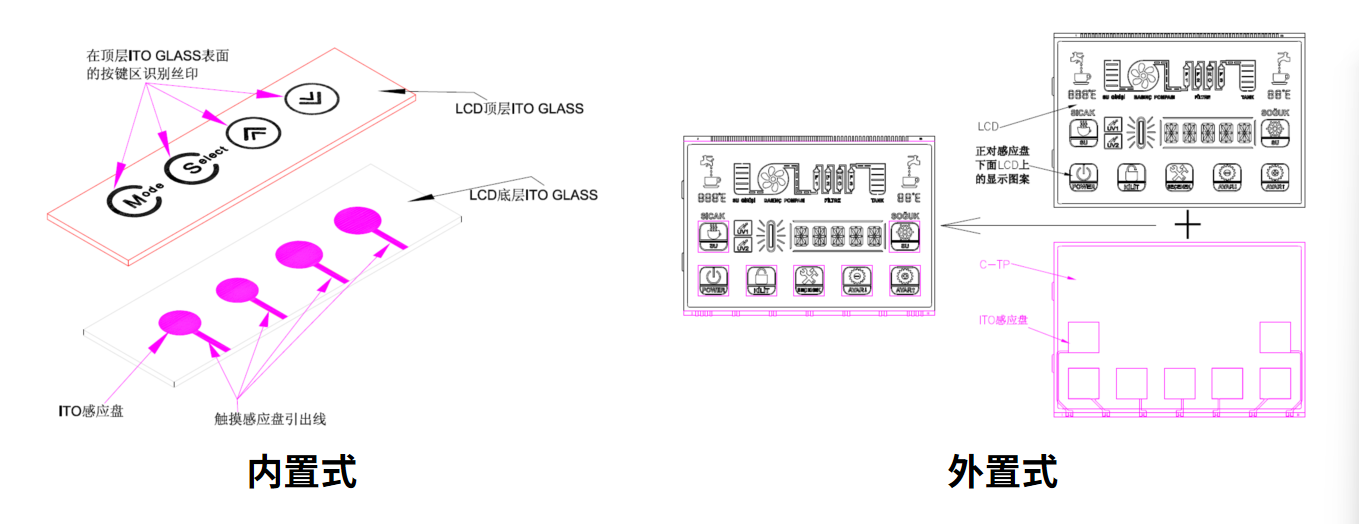

Tích hợp và bên ngoài:Tùy thuộc vào thiết kế cấu trúc, bạn có thể chọn cảm biến cảm ứng được chế tạo trực tiếp trên bề mặt màn hình LCD (On-Cell) hoặc dưới dạng một bộ phận riêng biệt được gắn bên ngoài mô-đun (External). Giải pháp On-Cell giúp giảm độ dày tổng thể của mô-đun, trong khi tùy chọn Bên ngoài mang lại sự linh hoạt hơn cho việc sửa chữa và thay thế.

Tự điện dung và cảm ứng đa điểm:Đối với những nhu cầu sử dụng nút đơn giản, CTP tự điện dung mang lại phản hồi nhanh và khả năng chống nhiễu mạnh mẽ. Đối với các ứng dụng yêu cầu các cử chỉ phức tạp như trượt và chụm, chúng tôi cung cấp các giải pháp CTP cảm ứng đa điểm, làm phong phú thêm kích thước HMI.

  Là nhà sản xuất màn hình LCD có kinh nghiệm, giá trị của CNK Electronics không chỉ nằm ở việc cung cấp mô-đun LCD tiêu chuẩn mà còn ở chuyên môn kỹ thuật sâu sắc của chúng tôi, cho phép chúng tôi cộng tác với bạn về R&D và tùy chỉnh các chi tiết màn hình LCD – từ cấu trúc và màn hình đến cảm ứng. Chúng tôi tin rằng một sản phẩm thành công bắt nguồn từ việc kiểm soát chính xác mọi khía cạnh kỹ thuật.
