LCM: Công cụ hiển thị của thiết bị thông minh - Phân tích chuyên sâu về cốt lõi kỹ thuật của mô-đun LCD

Trong các thiết bị điện tử hiện đại, màn hình LCD đóng vai trò là phương tiện trình bày thông tin và hiệu suất của nó ảnh hưởng trực tiếp đến trải nghiệm của người dùng. Tuy nhiên, công nghệ cốt lõi thực sự quyết định chất lượng và độ tin cậy của màn hình là LCM (Mô-đun LCD). Bài viết này cung cấp sự khám phá sâu sắc về kiến ​​trúc kỹ thuật của LCM và vai trò quan trọng của chúng trong lĩnh vực hiển thị.

Định nghĩa kỹ thuật và thành phần của LCM

LCM (Mô-đun LCD) là giải pháp hiển thị tích hợp cao, kết hợp một cách hữu cơ các thiết bị hiển thị tinh thể lỏng, mạch điều khiển, chip điều khiển, chất nền PCB, hệ thống đèn nền và các thành phần cấu trúc. Thiết kế tích hợp này không chỉ đơn giản hóa quy trình lắp ráp cho các OEM mà quan trọng hơn là đảm bảo phù hợp hiệu suất tối ưu cho hệ thống hiển thị.

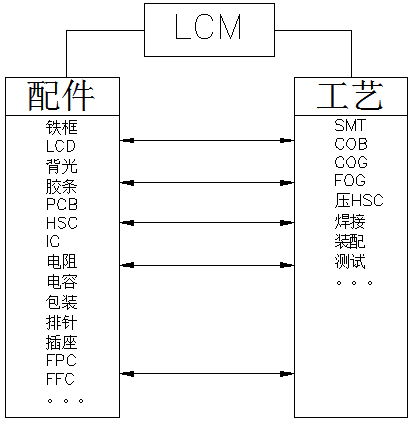

Từ góc độ kỹ thuật, LCM tiêu chuẩn bao gồm các thành phần cốt lõi sau:

Display Core: Màn hình LCD và chip điều khiển

Hệ thống mạch: Bảng mạch PCB, điện trở, tụ điện và các thành phần thụ động khác

Hệ thống kết nối: Mạch linh hoạt FPC/FFC, đầu pin và ổ cắm

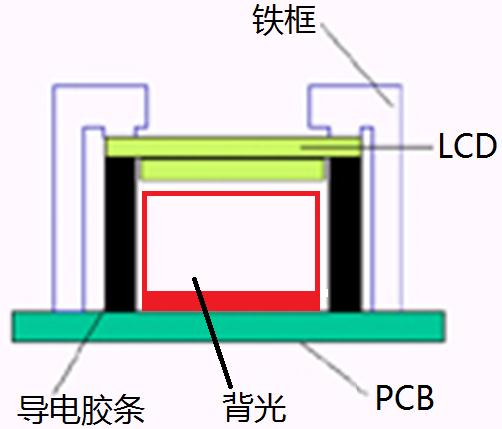

Hệ thống kết cấu: Khung kim loại, miếng đệm, mô-đun đèn nền

Phân tích các quy trình sản xuất cốt lõi

Trong quy trình sản xuất LCM, sự kết hợp của nhiều kỹ thuật chuyên biệt khác nhau đảm bảo sản xuất ổn định:

Quy trình SMT

Cho phép bố trí thành phần mật độ cao, đảm bảo độ chính xác và nhất quán trong các kết nối mạch. Đây là quy trình cơ bản trong sản xuất thiết bị điện tử hiện đại, cung cấp nền tảng mạch ổn định cho việc điều khiển màn hình.

Quy trình COG

Liên kết trực tiếp IC truyền động lên đế thủy tinh. Quá trình này làm giảm đáng kể kích thước mô-đun và cải thiện độ tin cậy của kết nối, khiến nó phù hợp với các ứng dụng có yêu cầu nghiêm ngặt về không gian.

Quá trình sương mù

Đạt được kết nối chính xác giữa các mạch linh hoạt và chất nền thủy tinh. Công nghệ này đòi hỏi độ chính xác căn chỉnh cực cao để đảm bảo truyền tín hiệu ổn định.

Quy trình COB

Liên kết các IC trực tiếp lên PCB và bảo vệ chúng bằng lớp bịt kín bằng nhựa. Quá trình này tăng cường độ bền cơ học và khả năng chống nhiễu của mô-đun.

Phân tích kỹ thuật của các giải pháp kết cấu đa dạng

Là cốt lõi của hệ thống hiển thị, giải pháp cấu trúc của LCM xác định trực tiếp trường ứng dụng và hiệu suất của nó:

Giải pháp COG cơ bản

LCD + COGIC: Thiết kế cấu trúc nhỏ gọn nhất

LCD + COGIC + PIN: Cung cấp kết nối pin đáng tin cậy

LCD + COGIC + FPC: Cho phép bố trí mạch linh hoạt

LCD + COGIC + HSC: Tăng cường độ tin cậy của đầu nối

Giải pháp liên kết TAB

Sử dụng màng dẫn điện dị hướng để đạt được kết nối giữa TCP và kính, mang lại hiệu suất tuyệt vời trong các ứng dụng cụ thể.

Giải pháp tích hợp COB

Liên kết dẫn động IC trực tiếp lên PCB, mang lại khả năng thích ứng môi trường mạnh mẽ hơn và độ ổn định cơ học cho mô-đun. Kết hợp với chức năng cảm ứng (LCD + COBIC + TK), nó có thể đáp ứng các yêu cầu phức tạp của các ứng dụng tương tác giữa người và máy.

Cân nhắc kỹ thuật để phát triển tùy chỉnh

Trong quá trình phát triển màn hình LCD tùy chỉnh, nhiều khía cạnh kỹ thuật cần được xem xét toàn diện:

Hiển thị các thông số hiệu suất: Độ phân giải, độ sâu màu, thời gian phản hồi

Khả năng thích ứng với môi trường: Phạm vi nhiệt độ hoạt động, khả năng chống rung

Khả năng tương thích giao diện: Phù hợp với yêu cầu tín hiệu của nền tảng điều khiển chính

Chỉ số hiệu quả năng lượng: Đáp ứng ngân sách năng lượng của sản phẩm cuối cùng

Thông qua thiết kế cấp hệ thống khoa học, màn hình LCD tùy chỉnh có thể đáp ứng hoàn hảo các yêu cầu kỹ thuật của các tình huống ứng dụng cụ thể, mang lại trải nghiệm hiển thị khác biệt cho các sản phẩm cuối cùng.

Xu hướng phát triển công nghệ

Với sự tiến bộ không ngừng của công nghệ hiển thị, LCM đang phát triển theo hướng tích hợp cao hơn, mức tiêu thụ điện năng thấp hơn và chức năng mạnh mẽ hơn. Các mô-đun tương tác giữa người và máy HMI mới nổi tích hợp sâu các chức năng cảm ứng, hiển thị và điện toán, mang lại trải nghiệm tương tác trực quan hơn cho các thiết bị thông minh.
