Phân tích toàn diện công nghệ LCD Black (Phần 1): Cấu trúc và kết nối, giải mã mã cốt lõi của màn hình

Trong thế giới ngày nay, nơi các thiết bị điện tử có mặt khắp nơi, màn hình tinh thể lỏng (LCD) đóng vai trò là giao diện cốt lõi cho sự tương tác giữa người và máy và khả năng kỹ thuật của chúng quyết định trực tiếp đến trải nghiệm của người dùng đối với thiết bị. Từ thiết bị đeo thông minh đến hệ thống điều khiển công nghiệp, từ màn hình ô tô đến thiết bị điện tử tiêu dùng, đằng sau các sản phẩm LCD trong các tình huống khác nhau đều có sơ đồ cấu trúc và công nghệ kết nối được thiết kế tỉ mỉ. Là nhà sản xuất màn hình LCD tùy chỉnh chuyên nghiệp và nhà máy sản xuất màn hình LCD mạnh mẽ, CNK là một doanh nghiệp công nghệ cao chuyên biệt và tinh vi chuyên về R&D, sản xuất và bán các thiết bị hiển thị và các sản phẩm HMI (Giao diện Người-Máy).

Hôm nay, chúng tôi sẽ tiến hành phân tích chuyên sâu về các nguyên tắc cơ bản cốt lõi của LCD, giúp bạn hiểu logic cơ bản của công nghệ màn hình.

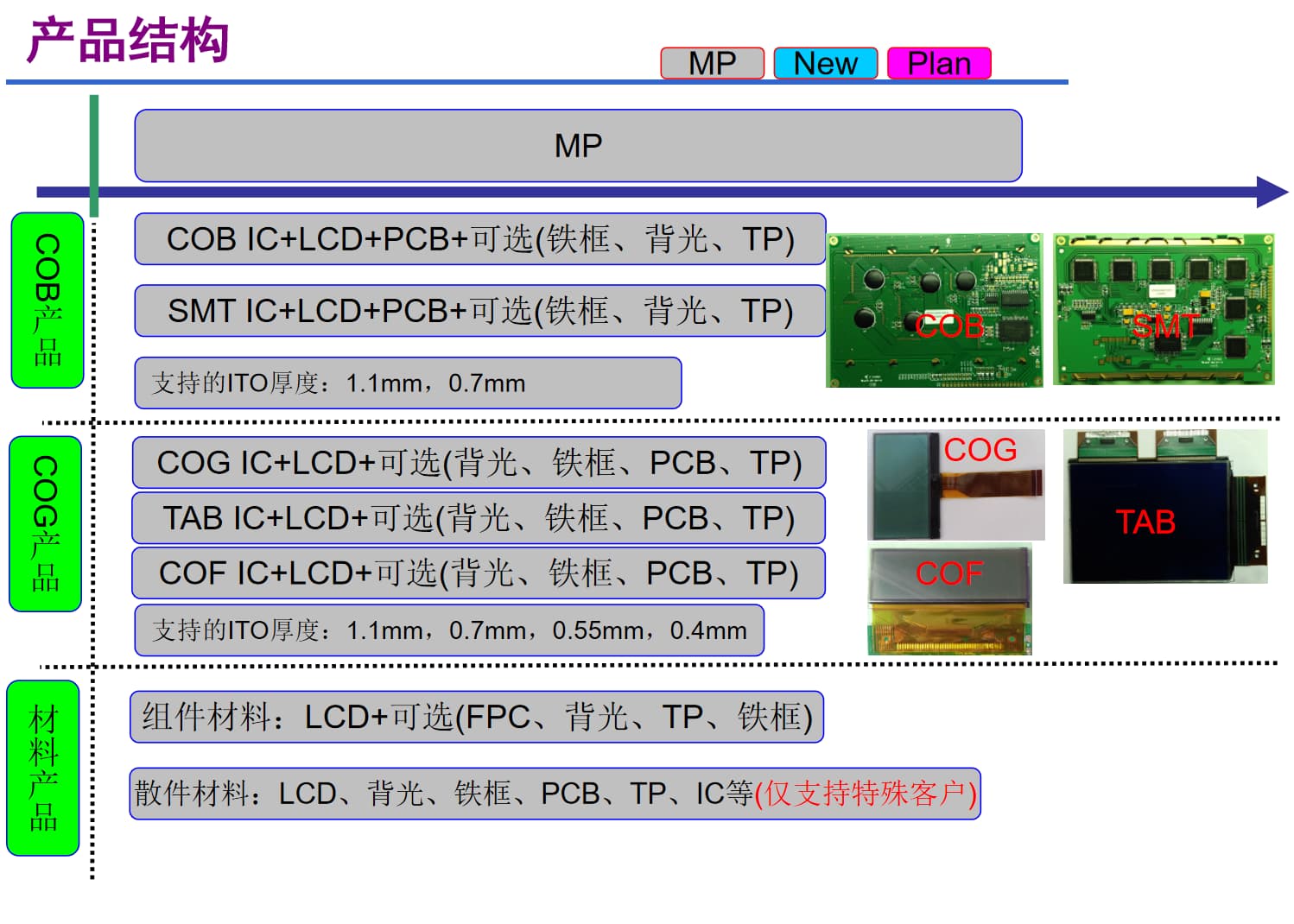

I. Cấu trúc sản phẩm: Giải pháp hiển thị được thiết kế riêng

Cấu trúc sản phẩm của màn hình LCD không phải là một kích cỡ phù hợp cho tất cả mà được tùy chỉnh theo các tình huống ứng dụng và yêu cầu về hiệu suất. Là một công ty sản xuất màn hình có kinh nghiệm, các sản phẩm cốt lõi của CNK bao gồm màn hình LCD đơn sắc và mô-đun đơn sắc, mô-đun màn hình TFT 0,96-15,6 inch, mô-đun OLED và mô-đun tương tác giữa người và máy HMI. Cơ cấu sản phẩm của nó chủ yếu bao gồm ba loại sản phẩm cốt lõi và các chương trình phái sinh khác nhau:

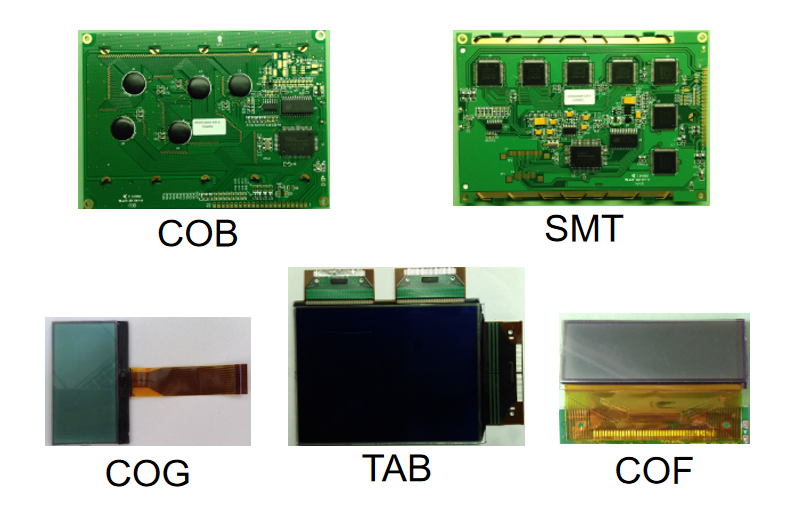

1. Sản phẩm tích hợp: Lựa chọn chủ đạo hiệu quả và ổn định

•  Sản phẩm lõi ngô: Áp dụng kiến ​​trúc cốt lõi của "IC + LCD + PCB" và có thể được trang bị các thành phần tùy chọn như khung sắt, đèn nền và TP (Bảng cảm ứng). Với khả năng tích hợp cao và độ ổn định cao, chúng được sử dụng rộng rãi trong các tình huống có yêu cầu nghiêm ngặt về độ tin cậy như điều khiển công nghiệp và thiết bị ô tô.
•  Sản phẩm COG:Dựa trên "IC + LCD", chúng hỗ trợ lựa chọn linh hoạt các phụ kiện như đèn nền, khung sắt, PCB và TP. Vừa đảm bảo hiệu suất, chúng vừa đơn giản hóa thiết kế cấu trúc, khiến chúng phù hợp với thiết bị đeo thông minh, thiết bị cầm tay nhỏ và các sản phẩm khác có giới hạn nghiêm ngặt về kích thước.
•  Sản phẩm SMT/COF/TAB:Kết hợp IC SMT, IC COF và IC TAB tương ứng với LCD, cùng với các phụ kiện tùy chọn, đáp ứng nhu cầu hiển thị từ trung cấp đến cao cấp. Trong số đó, các sơ đồ COF và TAB vượt trội ở các sản phẩm có viền hẹp và độ phân giải cao

•  Vật liệu thành phần:Tập trung vào LCD, chúng có thể được ghép nối với các thành phần như FPC (Mạch in linh hoạt), đèn nền, TP và khung sắt, cung cấp cho khách hàng các giải pháp bán tích hợp giúp cân bằng tính linh hoạt tùy chỉnh và hiệu quả lắp ráp.
• Vật liệu phụ tùng:Cung cấp đầy đủ các phụ tùng thay thế bao gồm LCD, đèn nền, khung sắt, PCB, TP và IC, chỉ hỗ trợ nhu cầu tùy chỉnh chuyên sâu của những khách hàng đặc biệt. Điều này thể hiện đầy đủ khả năng thích ứng linh hoạt của nhà sản xuất màn hình LCD tùy chỉnh và phù hợp với các tình huống hiển thị thích hợp và được cá nhân hóa.

Điều đáng chú ý là các sơ đồ cấu trúc khác nhau của CNK hỗ trợ các độ dày ITO khác nhau: sơ đồ COB và SMT hỗ trợ độ dày 1,1mm và 0,7mm; Các sơ đồ COG, COF và TAB tiếp tục mở rộng đến 0,55mm và 0,4mm. Độ dày ITO mỏng hơn cho phép thu nhỏ và làm nhẹ thiết bị, đồng thời phản ánh sức mạnh kỹ thuật tinh tế của nhà máy sản xuất màn hình LCD.

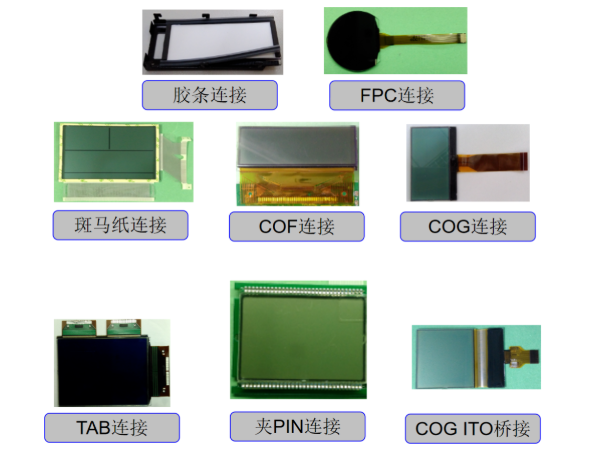

II. Phương thức kết nối: Thiết kế "Cầu" truyền tải hiệu quả

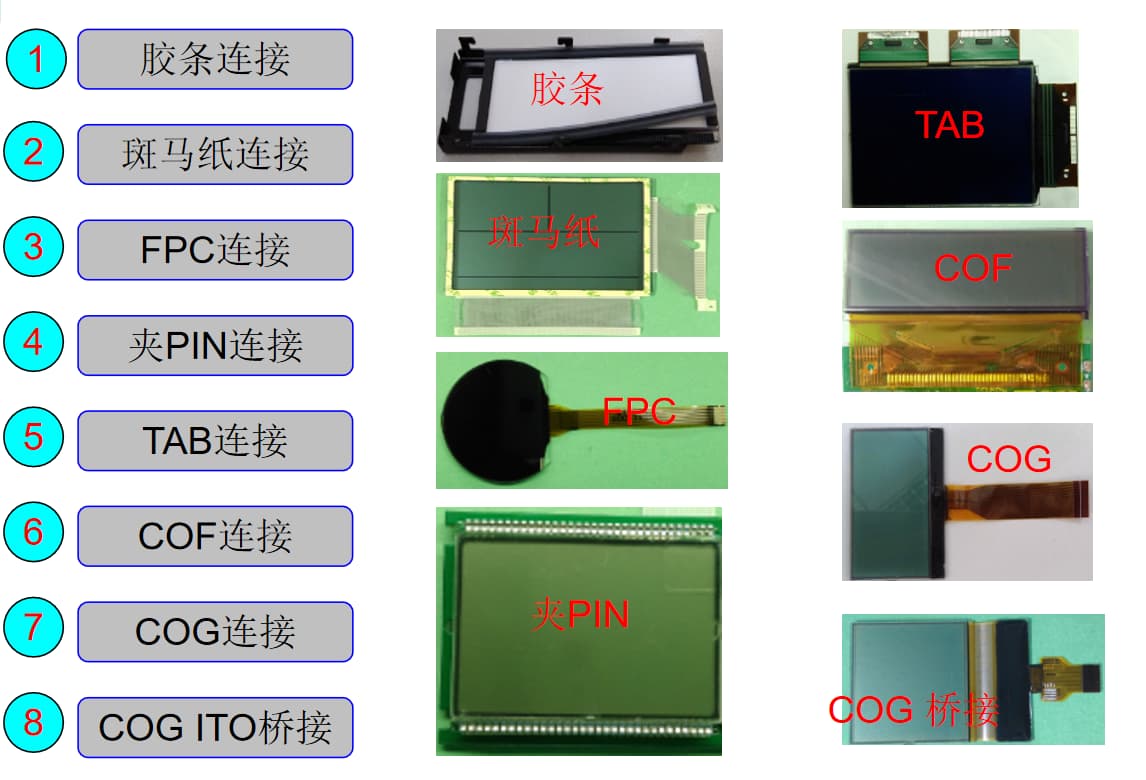

Nếu kết cấu sản phẩm là “bộ xương” của màn hình LCD thì phương thức kết nối chính là “mạch máu” chạy qua nó, ảnh hưởng trực tiếp đến độ ổn định truyền tín hiệu và sự tiện lợi khi lắp ráp của sản phẩm. Là một công ty sản xuất màn hình chuyên nghiệp, CNK nắm vững 8 phương thức kết nối chính thống, đáp ứng đầy đủ các tình huống ứng dụng khác nhau:

1. Sơ đồ kết nối cơ bản: Đơn giản, đáng tin cậy và có thể kiểm soát chi phí·

• Kết nối dải cao su:Dễ vận hành và chi phí thấp, phù hợp với các thiết bị điện tử thông thường có yêu cầu thấp về độ ổn định kết nối.
• Kết nối giấy Zebra:Với độ dẫn điện tốt và tính linh hoạt, nó thích ứng với biến dạng cấu trúc nhẹ và thường được sử dụng để kết nối các màn hình LCD và PCB nhỏ.
•  Kết nối kẹp ghim:Dễ dàng tháo rời và thuận tiện cho việc bảo trì sau này, nó được sử dụng rộng rãi trong các thiết bị yêu cầu gỡ lỗi thường xuyên hoặc thay thế linh kiện.

• Kết nối FPC:Kết hợp với các mạch in linh hoạt, nó có thể đạt được kết nối ở nhiều góc độ và không gian hẹp, khiến nó trở thành sơ đồ ưu tiên cho các thiết bị đeo thông minh, thiết bị có thể gập lại và các sản phẩm khác.
• Kết nối TAB:Liên kết trực tiếp IC điều khiển với màn hình LCD thông qua TAB (Phim dẫn điện dị hướng), giảm các nút kết nối và cải thiện hiệu suất và độ ổn định truyền dẫn.
• Kết nối COG:Liên kết trực tiếp IC với đế thủy tinh của màn hình LCD, giúp giảm đáng kể kích thước sản phẩm và cải thiện khả năng tích hợp, đây là phương pháp kết nối cốt lõi cho các thiết bị di động cao cấp.
• Kết nối COF:IC được đóng gói trên một tấm phim dẻo và sau đó được liên kết với màn hình LCD, có tính linh hoạt và khả năng tích hợp cao, thích ứng với nhu cầu hiển thị có viền hẹp và độ phân giải cao.
• Cầu nối COG ITO:Thiết kế cầu nối đặc biệt giúp tối ưu hóa hơn nữa đường truyền tín hiệu, hoạt động xuất sắc trên màn hình LCD kích thước lớn và chất lượng hình ảnh cao.

Dựa vào sơ đồ cấu trúc phong phú và công nghệ kết nối đáng tin cậy, CNK, với tư cách là một doanh nghiệp chất lượng cao trong lĩnh vực màn hình TFT Trung Quốc, liên tục cung cấp các giải pháp hiển thị chất lượng cao cho các ngành công nghiệp khác nhau. Trong bài viết tiếp theo, chúng ta sẽ tiếp tục khám phá cách phân loại loại và chế độ hiển thị của LCD, vì vậy hãy chú ý theo dõi nhé!
