Đèn nền LCM: Vai trò quan trọng của Khung nhựa và Băng keo hai mặt

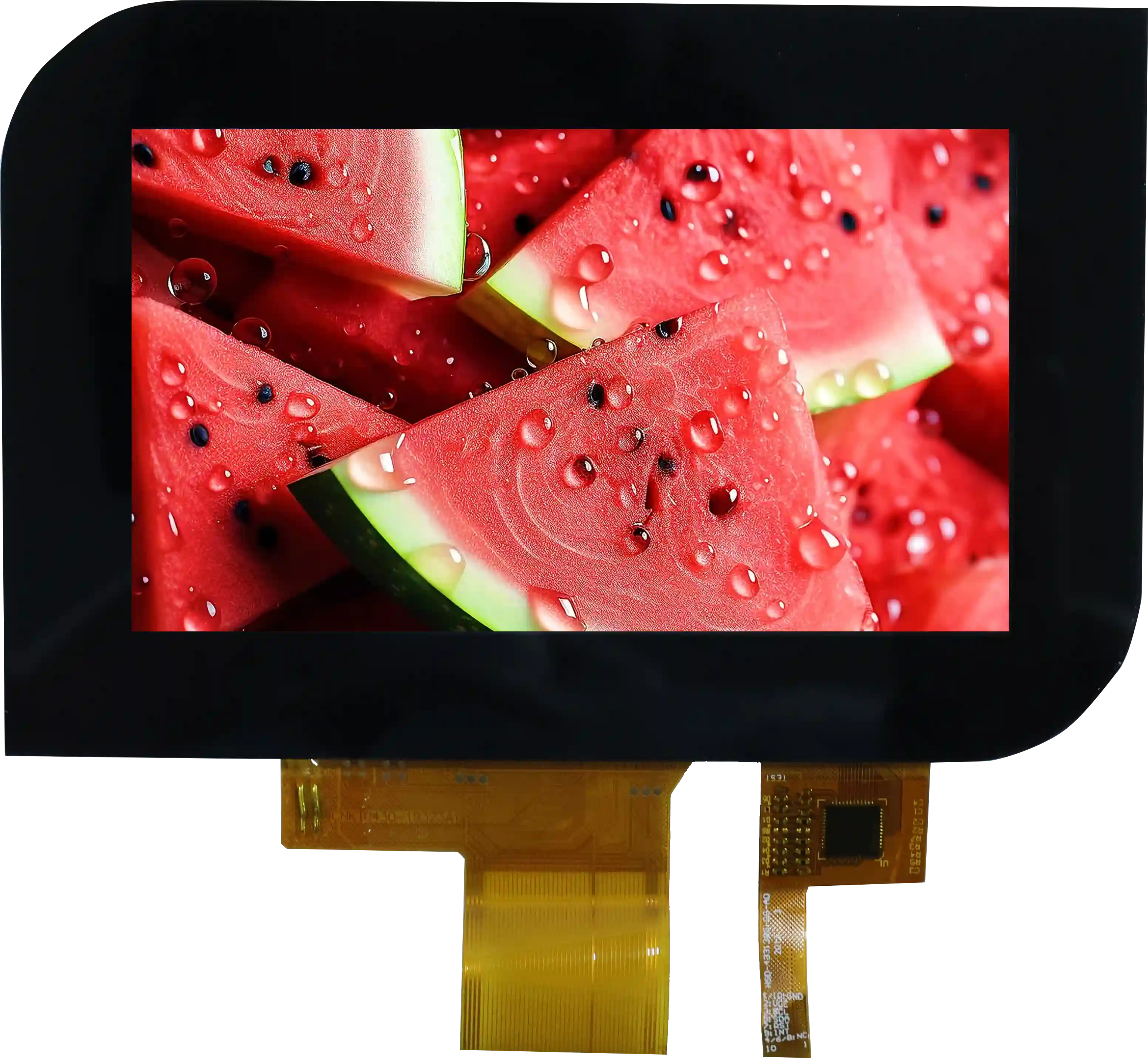

Trong công nghệ màn hình hiện đại, màn hình tinh thể lỏng (màn hình LCD) đóng vai trò là thành phần cốt lõi và hiệu suất tổng thể của nó phần lớn phụ thuộc vào mô-đun tích hợp đằng sau nó—LCM (Mô-đun LCD). LCM tích hợp thiết bị hiển thị tinh thể lỏng, mạch điều khiển, các thành phần cấu trúc và đèn nền thành một mô-đun hoàn chỉnh, với hiệu ứng phát sáng của đèn nền trực tiếp xác định chất lượng hình ảnh cuối cùng của màn hình. Trong cấu trúc phức tạp của đèn nền, các thành phần như khung nhựa và băng keo hai mặt phối hợp nhịp nhàng với các bộ phận cốt lõi như màng quang học và nguồn sáng để cùng đảm bảo độ ổn định và hiệu suất quang học của mô-đun.

Đèn nền: Nền tảng của hình ảnh hiển thị

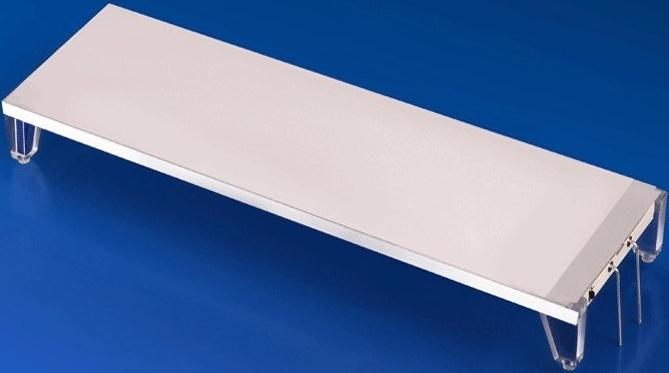

Đèn nền (BackLight) nằm phía sau màn hình tinh thể lỏng, chức năng cốt lõi của nó là chuyển đổi nguồn sáng điểm thành nguồn sáng bề mặt đồng đều và sáng. Thiết kế quang học của nó ảnh hưởng trực tiếp đến độ đồng nhất độ sáng, độ tương phản và hiệu suất màu sắc của toàn bộ mô-đun, điều này đặc biệt quan trọng đối với các mô-đun hiển thị màu (mô-đun màn hình TFT). Một đèn nền điển hình bao gồm nguồn sáng, tấm dẫn sáng, nhiều lớp màng quang học, khung nhựa kết cấu và bảng đèn lái, tất cả đều được kết hợp một cách tỉ mỉ. Sự đổi mới liên tục trong lĩnh vực này của nhiều nhà sản xuất màn hình LCD hàng đầu ở Trung Quốc dựa trên sự hiểu biết sâu sắc về vai trò của từng thành phần.

Gọng Nhựa: Người bảo vệ kép về quang học và cấu trúc

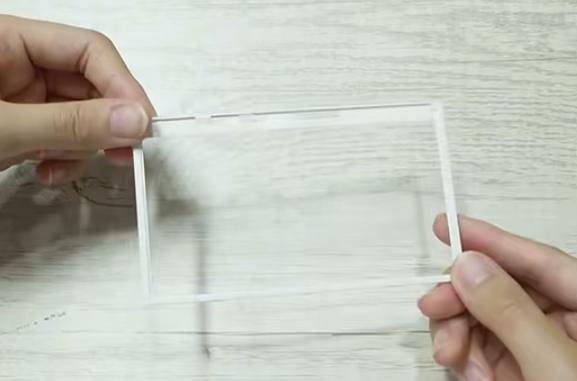

Khung nhựa đóng vai trò là bộ khung của đèn nền, không chỉ cung cấp sự hỗ trợ và bảo vệ cơ học thiết yếu mà còn đảm nhận các chức năng quản lý quang học quan trọng. Việc lựa chọn vật liệu được điều chỉnh trực tiếp cho các thiết kế sản phẩm khác nhau:

URZ2501 Chất liệu:Cung cấp các đặc tính chặn ánh sáng và phản chiếu tuyệt vời, thường được sử dụng trong các mô-đun hiển thị màu từ trung cấp đến cao cấp (mô-đun hiển thị TFT) để tăng cường độ tương phản và độ tinh khiết của màu.

PC màu trắngThường được sử dụng trong các thiết kế đèn nền chiếu sáng bên cạnh, tạo điều kiện cho màn hình LCD có hình dạng mỏng.

PC trắng + sợi thủy tinhTăng cường độ cứng kết cấu của các sản phẩm đèn nền chiếu sáng đáy, phù hợp với môi trường công nghiệp có yêu cầu nghiêm ngặt về độ tin cậy.

Trong các dự án liên quan đến màn hình LCD tùy chỉnh, việc lựa chọn thiết kế và vật liệu của khung nhựa là chìa khóa để đạt được hiệu ứng quang học cụ thể và thông số kỹ thuật cơ học.

Băng keo hai mặt: Chuyên gia chống dính và chặn ánh sáng

Băng keo hai mặt đóng vai trò không thể thiếu như một loại “chất kết dính” trong lắp ráp LCM. Nó chịu trách nhiệm bảo vệ các màng quang học bên trong như tấm dẫn ánh sáng, màng khuếch tán và màng tăng cường độ sáng và cuối cùng là liên kết chắc chắn đèn nền với màn hình LCD.

Băng keo hai mặt thông thường:Có sẵn ở nhiều chất nền khác nhau (ví dụ: không có chất nền, PET) và các tùy chọn độ dày (0,03–0,30 mm). Khi kết nối màn hình LCD cấu trúc COG, việc chọn băng keo hai mặt có độ dày phù hợp có thể giảm áp lực một cách hiệu quả và ngăn ngừa sự xuất hiện của các đốm trắng trên màn hình.

Băng keo hai mặt đen trắng:Đây là loại vật liệu chức năng với mặt đen chặn ánh sáng và mặt trắng phản xạ, đồng thời thực hiện ba nhiệm vụ bám dính, chặn ánh sáng và phản xạ. Nó thường được sử dụng để xác định vùng hiển thị hiệu quả của mô-đun hiển thị màu (mô-đun hiển thị TFT) và để bảo vệ các mạch linh hoạt (FPC), khiến nó trở thành một thành phần quan trọng để cải thiện độ rõ nét của ranh giới hiển thị và độ tin cậy tổng thể.

Phần kết luận

Trong hệ thống chính xác của LCM, từ đèn LED phát sáng và tấm dẫn ánh sáng đến khung nhựa cố định và băng dính hai mặt, mỗi bộ phận đều mang một chức năng riêng và không thể thay thế. Chúng phối hợp với nhau một cách chính xác và việc thiếu hoặc thiếu sót bất kỳ liên kết đơn lẻ nào sẽ ảnh hưởng đến hiệu suất và độ tin cậy tổng thể. Giá trị của khung nhựa và băng keo hai mặt nằm chính xác ở sức mạnh tổng hợp không thể thiếu của chúng với các thành phần cốt lõi khác như đèn nền và màn hình LCD, cùng nhau tạo thành nền tảng của mô-đun hiển thị ổn định, hiệu quả và chất lượng cao.
